Offer ar gyfer Mesur Maint Rhwyll Hidlo: Adolygiad Proffesiynol

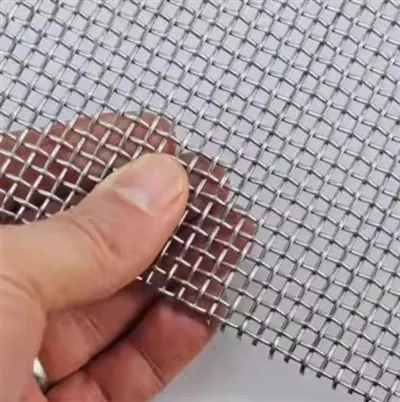

Nid yw cywirdeb system hidlo ond mor ddibynadwy â'r offer a ddefnyddir i wirio ei fanylebau. Mewn amgylcheddau diwydiannol, lle gall gwyriad o ychydig o ficronau arwain at halogiad system gyfan neu fethiant mecanyddol, mae dewis yr offeryn mesur priodol yn benderfyniad peirianyddol hollbwysig. Nid yw mesur "maint rhwyll" neu "agorfa" hidlydd yn un-maint-ffitio-pob tasg; byddai offeryn sy'n gwbl addas ar gyfer sgrin gloddio trwm yn ddinistriol iawn o'i roi ar frethyn gradd fferyllol 500-mesh ultra-mân. O ganlyniad, rhaid i weithwyr proffesiynol gydweddu cywirdeb, grym cyswllt a galluoedd chwyddo'r offeryn â phriodweddau ffisegol y cyfryngau hidlo sy'n cael eu harchwilio.

Mae'r canllaw hwn yn darparu adolygiad technegol o'r pum offeryn mwyaf hanfodol a ddefnyddir yn y maes a'r labordy ar gyfer mesur rhwyll hidlo. Byddwn yn symud o ddyfeisiadau mecanyddol sylfaenol a ddefnyddir ar gyfer adnabod bras i systemau golwg awtomataidd uwch sy'n cynrychioli blaengaredd Diwydiant 4.0. Y tu hwnt i restru caledwedd yn unig, byddwn yn archwilio'r gofynion graddnodi, y potensial ar gyfer gwallau dynol (fel parallax neu dros-gywasgu), a'r achosion defnydd penodol lle mae pob offeryn yn rhagori. Trwy ddeall cyfyngiadau a chryfderau'r offerynnau hyn, gall rheolwyr rheoli ansawdd a thechnegwyr cynnal a chadw sicrhau bod eu seilwaith hidlo yn bodloni'r safonau rhyngwladol llymaf ar gyfer cywirdeb a dibynadwyedd.

Cywirdeb mewn Gwirio Diamedr Wire

Y micromedr digidol yw'r "offeryn cyntaf" anhepgor mewn dadansoddiad rhwyll. Cyn cyfrifo'r agorfa neu'r cyfrif rhwyll, rhaid i un wybod yr union ddiamedr gwifren (ch). Mae -micromedr o ansawdd uchel yn darparu cydraniad o 0.001 mm (1 micron), sy'n hanfodol oherwydd bod diamedr y wifren yn pennu arwynebedd agored yr hidlydd yn uniongyrchol. Wrth archwilio rhwyll, mae'r micromedr yn mesur trwch llinynnau unigol, gan ganiatáu i beirianwyr wirio a ddefnyddiodd y gwneuthurwr y mesurydd gwifren cywir fel y nodir yn Adroddiad Prawf y Felin (MTR).

Rôl y Gwniadur Ratchet

Gwall mesur cyffredin wrth ddefnyddio micromedrau ar rwyll mân yw "dros{0}}gywasgu." Os yw'r gweithredwr yn defnyddio gormod o rym, gall y micromedr wasgu neu wasgu'r wifren ychydig, gan arwain at ddarlleniad diamedr isel artiffisial. Mae micromedrau gradd proffesiynol wedi'u cyfarparu â "ratchet wniadur" neu "gwenynnod ffrithiant." Mae'r mecanwaith hwn yn sicrhau bod pwysau cyson, ailadroddadwy yn cael ei roi ar y wifren bob tro, gan ddileu amrywioldeb y defnyddiwr i'r defnyddiwr a sicrhau nad yw'r mesuriad yn ddinistriol.

Graddnodi am Sero Cywirdeb Gwallau

Mae micromedrau yn offerynnau sensitif a all ddrifftio oherwydd newidiadau tymheredd neu draul mecanyddol. Er mwyn cynnal cywirdeb, rhaid eu "sero" cyn pob sesiwn. Mewn gosodiad labordy, maent yn cael eu gwirio gan ddefnyddio blociau mesurydd olrheiniadwy NIST. Ar gyfer mesur rhwyll hidlo, mae'n hanfodol sicrhau bod yr wynebau mesur (yr einion a'r werthyd) yn berffaith lân; gall hyd yn oed brycheuyn microsgopig o lwch neu olew arwain at gamgymeriad 5-10 micron, a fyddai'n gwyro'n sylweddol y cyfrifiad dilynol o'r agorfa rhwyll.

Chwyddiad Ffocws wedi'i Sefydlog-Ar gyfer Cyfrif â Llaw

Mae'r profwr lliain yn chwyddwydr plygu arbenigol sydd wedi bod yn safon diwydiant ar gyfer cyfrif rhwyll ers degawdau. Yn wahanol i chwyddwydr llaw safonol, mae gan brofwr lliain sylfaen sefydlog sy'n cynnal pellter ffocws perffaith o'r lens i'r rhwyll. Mae'r rhan fwyaf o brofwyr lliain diwydiannol yn darparu chwyddhad 10x ac yn cynnwys maint adeiledig (1 fodfedd neu 25.4 mm fel arfer) yn y gwaelod. Mae hyn yn caniatáu i dechnegydd gyfrif y gwifrau fesul modfedd gyda sefydlogrwydd uchel ac ychydig iawn o ystumiad optegol.

Osgoi Parallax ac Aberration Spherical

Y brif her gyda chyfrif â llaw yw "gwall parallax"-y symudiad canfyddedig yn safle gwrthrych wrth edrych arno o ongl. Er mwyn defnyddio profwr lliain yn gywir, rhaid gosod y llygad yn union uwchben canol y lens. Mae profwyr -o ansawdd uwch yn defnyddio lensys "achromatig" neu "aplanatig" i atal aberiad sfferig (gan niwlio ar yr ymylon), gan sicrhau bod y gwifrau ar ddechrau a diwedd y raddfa 1-modfedd yr un mor sydyn â'r rhai yn y canol.

Defnydd Maes yn erbyn Defnydd Labordy

Er bod profwyr lliain yn ardderchog ar gyfer adnabod cyfrif rhwyll rhwng 10 a 150 yn y maes, maent yn dod yn anodd eu defnyddio ar gyfer rhwyllau sy'n fwy manwl na 200. Mae'r llygad dynol yn brwydro i wahaniaethu rhwng gwifrau unigol ar raddfeydd mor fach, hyd yn oed gyda chwyddhad 10x. Yn yr achosion hyn, mae'r profwr lliain yn arf "gwirio'n gyflym" i wirio bod y gofrestr gywir o rwyll wedi'i chyflwyno, tra bod yr ardystiad terfynol yn cael ei adael i systemau archwilio digidol mwy pwerus.

Mesur "Brethyn Gofod" ac Agoriadau Mawr

Ar gyfer hidlwyr bras, y cyfeirir atynt yn aml fel "Space Cloth" yn y sectorau mwyngloddio ac agregau, calipers digidol yw'r offeryn a ffefrir. Mae'r offerynnau hyn wedi'u cynllunio i fesur yr "agoriad clir" (yr agorfa) yn uniongyrchol. Oherwydd bod yr agoriadau hyn yn aml yn 5 mm neu fwy, mae'n hawdd gosod genau miniog y caliper rhwng y gwifrau. Mae calipers digidol yn caniatáu newid cyflym rhwng unedau metrig ac imperial, gan eu gwneud yn amlbwrpas ar gyfer prosiectau rhyngwladol.

Her "Mesur Mewnol".

Wrth ddefnyddio calipers i fesur agorfeydd rhwyll, rhaid i'r technegydd ddefnyddio'r genau "tu mewn" (y dannedd llai ar ben yr offeryn). Mae'n hanfodol sicrhau bod y genau yn berffaith gyfochrog â'r gwifrau. Gall ychydig o ogwydd arwain at fesuriad sy'n fwy na'r agorfa wirioneddol. I gael canlyniadau mwy cywir ar sgriniau rhwyll canolig, argymhellir mesur ar draws 10 agoriad a rhannu â 10, yn hytrach na dibynnu ar un pwynt mesur.

Cyfyngiadau ar rwyll cain a defnyddiau meddal

Nid yw calipers digidol yn addas ar gyfer rhwyll mân (dros 100 o rwyll) oherwydd bod yr enau'n rhy ddi-fin i ffitio'n gywir i'r bylchau microsgopig. Ar ben hynny, oherwydd bod angen cyswllt corfforol ar galipers, gallant ddadffurfio deunyddiau rhwyll meddal yn hawdd fel copr, pres, neu bolymerau synthetig tenau. Os bydd y rhwyll "bwymau" o dan bwysau y caliper, bydd y darlleniad canlyniadol yn anghywir. Yn y senarios hyn, rhaid blaenoriaethu offer optegol digyswllt.

Uchel-Delweddu Diffiniad a Dadansoddi Meddalwedd

Wrth i hidlo symud i'r ystod is-50 micron, daw microsgopau digidol yn orfodol. Mae'r systemau hyn yn defnyddio synwyryddion CMOS cydraniad uchel i daflunio delwedd chwyddedig o'r rhwyll ar fonitor cyfrifiadur. Mae meddalwedd integredig yn caniatáu i'r defnyddiwr "glicio" ar ymylon gwifrau i gyfrifo agorfa, diamedr gwifren, a hyd yn oed y "gymhareb ystof / shute" yn awtomatig. Mae hyn yn dileu'r straen llygaid sy'n gysylltiedig â phrofwyr lliain ac yn darparu cofnod digidol (sgrinlun) ar gyfer ffolderi cydymffurfio ansawdd.

Mapio Agorfa Awtomataidd

Gall microsgopau digidol uwch berfformio "Mapio Aperture," lle mae'r meddalwedd yn nodi pob agoriad unigol yn y maes golygfa ac yn cynhyrchu dosbarthiad ystadegol o'r meintiau. Mae hyn yn hanfodol ar gyfer cymwysiadau sydd â lefelau uchel o fetiau lle mae'r "Uchafswm Agor Unigolyn" yr un mor bwysig â'r cyfartaledd. Os oes gan hidlydd 100-micron un twll 120-micron oherwydd diffyg gwehyddu, bydd y system awtomataidd yn tynnu sylw ato ar unwaith, tra byddai cyfrif â llaw yn debygol o'i golli.

Dyfnder y Maes ac Arolygiad 3D

Mae rhai microsgopau digidol pen uchel yn cynnig "Pwytho 3D" neu "Focws Stacking." Mae hyn yn arbennig o ddefnyddiol ar gyfer arolyguGwau IseldiregneuRhwyll Aml-haenog wedi'i sintro, lle mae'r gwifrau'n bodoli ar wahanol awyrennau. Trwy gipio delweddau o wahanol ddyfnderoedd ffocal a'u huno, mae'r meddalwedd yn creu model miniog, tri dimensiwn o lwybr mewnol yr hidlydd. Mae hyn yn caniatáu i beirianwyr fesur "tortuosity" a "maint mandwll effeithiol" strwythurau hidlo cymhleth sy'n ymddangos fel aneglur o dan chwyddhad traddodiadol.

Mesur Silwét Di-gyswllt

Y cymharydd optegol yw'r "safon aur" ar gyfer mesuriadau digyswllt mewn gosodiad labordy. Mae'n gweithio trwy daflunio silwét chwyddedig o'r rhwyll ar sgrin wydr gylchol fawr gan ddefnyddio ffynhonnell golau dwysedd uchel. Oherwydd bod yr offeryn yn defnyddio golau i greu'r ddelwedd, nid oes dim cyswllt corfforol â'r rhwyll, sy'n golygu ei fod yn offeryn perffaith ar gyfer hidlwyr metel hynod o fân, cain neu werthfawr y mae'n rhaid iddynt aros yn berffaith.

Defnyddio Darlleniadau Digidol (DRO) ar gyfer Cywirdeb Absoliwt

Mae gweithredwyr yn defnyddio system Darllen Allan Digidol (DRO) i symud cam y cymharydd. Trwy alinio croeswallt ar y sgrin ag ymyl un wifren ac yna ei symud i'r nesaf, mae'r system yn cyfrifo'r union bellter (y traw) o fewn 0.0001 mm. Mae angen y lefel hon o drachywiredd ar gyfer ardystio rhidyllau prawf yn ôlASTM E11neuISO 3310-1safonau. Mae'n caniatáu ar gyfer mesur yr "agorfa gyfartalog" ar draws sampl ystadegol arwyddocaol o'r gofrestr rhwyll.

Gwirio Unffurfiaeth Gwehyddu ac Angle

Y tu hwnt i ddimensiynau syml, mae cymaryddion optegol yn caniatáu i dechnegwyr wirio "sgwâr" y gwehyddu. Trwy gylchdroi onglydd y sgrin, gall y gweithredwr fesur yr ongl rhwng y gwifrau ystof a chau. Os nad yw'r gwehyddu yn berffaith 90 gradd (a elwir yn "sgiwio"), mae siâp yr agorfeydd yn newid o sgwariau i baralelogramau, sy'n newid y nodweddion hidlo. Mae sgrin fformat mawr y cymharydd yn gwneud yr afreoleidd-dra strwythurol hyn yn hawdd i'w ganfod a'i fesur.

Paru'r Offeryn â'r Cyfrif Rhwyll

Mae dewis yr offeryn cywir yn dibynnu'n bennaf ar y cyfrif rhwyll a lefel yr ardystiad sydd ei angen. Gellir rheoli sgrinio diwydiannol trwm gyda chalipers a phren mesur, tra bod hidlwyr fferyllol ac awyrofod yn gofyn am gywirdeb cymaryddion optegol a microsgopeg digidol.

Matrics Dewis Offeryn Mesur Rhwyll

Mae gan bob offeryn "bwynt methu." Mae deall y gwallau hyn yn hanfodol ar gyfer casglu data cywir.

Gwallau Cyffredin a Chamau Cywiro

Sicrhau Olrhain NIST

Er mwyn gwrthsefyll archwiliad ansawdd, rhaid i bob offeryn gael ei galibro gan ddefnyddio safonau y gellir eu holrhain i'r Sefydliad Cenedlaethol Safonau a Thechnoleg (NIST). Ar gyfer offer mecanyddol fel calipers a micrometers, mae hyn yn cynnwys "Blociau Mesur." Ar gyfer offer optegol, defnyddir "Sleidiau Calibro" gyda llinellau crôm ysgythru o ddimensiynau hysbys. Heb dystysgrif graddnodi gyfredol, mae unrhyw fesur a gymerir yn dechnegol "heb ei wirio" mewn diwydiant a reoleiddir.

7.2 Glanhau a Rheolaeth Amgylcheddol

Llwch ac olew diwydiannol yw gelynion mesur manwl gywir. Rhaid glanhau wynebau micromedr gyda phapur rhydd o lint cyn pob defnydd. Dylid glanhau lensys optegol ar brofwyr lliain a microsgopau gyda meinwe lens arbenigol ac alcohol isopropyl i atal "rhith ysbrydion" neu ddelweddau cudd. Ymhellach, oherwydd bod metel yn ehangu gyda gwres, dylid cymryd mesuriadau critigol bob amser mewn -amgylchedd a reolir gan dymheredd (yn ddelfrydol 20 gradd) i atal ehangiad thermol rhag gogwyddo'r canlyniadau.

Argymhelliad Terfynol ar gyfer Defnyddwyr Diwydiannol

Mae mesur maint rhwyll hidlo yn gywir yn broses dechnegol sy'n gofyn am gyfuniad o galedwedd o ansawdd uchel a methodoleg ddisgybledig. Fel yr ydym wedi adolygu, nid oes un offeryn "gorau"; yn hytrach, mae offeryn "cywir" ar gyfer pob cais penodol. Ar gyfer gwiriadau maes cyflym, mae'r profwr lliain yn parhau i fod yn frenin. Ar gyfer gwirio diamedr gwifren, nid yw'r micromedr digidol yn cyfateb. Ac ar gyfer y manylder eithafol sy'n ofynnol gan ddiwydiannau modern uwch-dechnoleg, mae microsgopeg digidol a chymaryddion optegol yn darparu'r data cydraniad uchel nad yw'n gyswllt, sy'n angenrheidiol ar gyfer sicrwydd ansawdd llwyr.

Mae buddsoddi yn y gyfres gywir o offer mesur-a'r hyfforddiant i'w defnyddio'n gywir-yn atal costau trychinebus defnyddio'r rhwyll hidlo anghywir. P'un a ydych chi'n atal "ffordd osgoi halogiad" mewn llinell danwydd neu'n sicrhau unffurfiaeth powdr fferyllol, manwl gywirdeb eich offerynnau yw sylfaen eich diogelwch proses. Ym myd hidlo diwydiannol, lle mae'r microsgopig yn dod yn facrosgopig o ran effaith, mesuriad cywir yw'r amddiffyniad eithaf.

I weld sut mae'r offer penodol hyn yn integreiddio i strategaeth mesur hidlo byd-eang a'r fformiwlâu mathemategol sydd eu hangen i brosesu eu data, dychwelwch at ein llawlyfr technegol craidd:
